产品概述

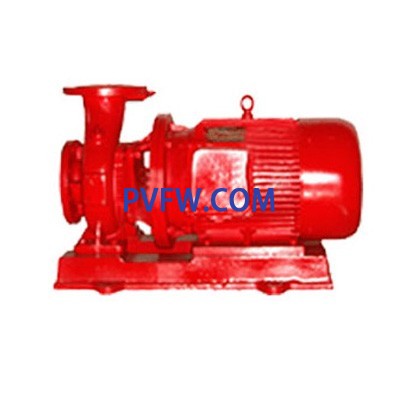

XBD-W型卧式单级单吸消防泵组，供输送不含固体颗粒的清水及物理化学性质类似于水的液体之用，主要用于消防系统管道增压送水，也可适用于工业和城市给排水，高层建筑增压送水、远距离送水、采暖、浴室、锅炉冷暖水循环、增压空调制冷系统送水及设备配套等场合。

本司生产的XBD-W型消防泵组其性能、技术条件符合国家颁布的GB6245-1998《消防泵性能要求和试验方法》标准的要求，产品经国家消防装备质量监督检测中心测试合格，获得上海市消防产品认可证书。

产品特点

1、结构紧凑、外形美观，占地面积小。

2、运行平稳，噪音低，组件同心度高。

3、采用先进水力模型，效率高，性能出色。

4、轴封采用优质机械密封，具有耐磨损，无泄漏，使用寿命长等特点。

5、泵进口为水平方向，出口为垂直向上结构，便于管路布置。

6、维修方便，毋须拆卸管道，只要拆下泵盖螺母，取出电机及传动组件即可进行维修。

型号意义

XBD3.2/5-65W-160A

XBD – 消防泵组代号

3.2 – 设计压力（1/10MPa）

5 – 设计流量（L/S）

65 – 进出口直径（mm）

W – 结构为卧式

160 – 叶轮名义直径（mm）

A – 叶轮经第一次

NO.	型号	流量 (m³/h)	H (m)	N (r/min)	P (kw)	η (%)
1	XBD3.4/5G-W	5	0.34	2900	4	58
2	XBD4.0/5G-W	5	0.4	2900	5.5	60
3	XBD5.1/5G-W	5	0.51	2900	7.5	60
4	XBD6.0/5G-W	5	0.6	2900	7.5	53
5	XBD7.0/5G-W	5	0.7	2900	11	47
6	XBD8.0/5G-W	5	0.8	2900	11	42
7	XBD8.8/5G-W	5	0.88	2900	15	35
8	XBD10/5G-W	5	1	2900	18.5	37
9	XBD11/5G-W	5	1.1	2900	22	33
10	XBD12/5G-W	5	1.2	2900	22	35
11	XBD12.6/5G-W	5	1.26	2900	30	35
12	XBD3.0/10G-W	10	0.3	2900	5.5	61
13	XBD4.0/10G-W	10	0.4	2900	7.5	59
14	XBD5.5/10G-W	10	0.55	2900	15	60
15	XBD6.0/10G-W	10	0.6	2900	15	60
16	XBD7.0/10G-W	10	0.7	2900	18.5	65
17	XBD8.5/10G-W	10	0.85	2900	22	51
18	XBD9.0/10G-W	10	0.9	2900	22	51
19	XBD10/10G-W	10	1	2900	30	52
20	XBD11/10G-W	10	1.1	2900	30	50
21	XBD12/10G-W	10	1.2	2900	30	50
22	XBD12.6/10G-W	10	1.26	2900	37	50
23	XBD4.0/15G-W	15	0.4	2900	11	60
24	XBD5.0/15G-W	15	0.5	2900	15	61
25	XBD6.5/15G-W	15	0.65	2900	18.5	56
26	XBD7.0/15G-W	15	0.7	2900	22	56
27	XBD8.0/15G-W	15	0.8	2900	30	55
28	XBD9.5/15G-W	15	0.95	2900	30	55
29	XBD10/15G-W	15	1	2900	37	52
30	XBD11/15G-W	15	1.1	2900	45	53
31	XBD12/15G-W	15	1.2	2900	37	55
32	XBD4.0/20G-W	20	0.4	2900	15	70
33	XBD5.0/20G-W	20	0.5	2900	18.5	72
34	XBD6.0/20G-W	20	0.6	2900	22	68
35	XBD7.2/20G-W	20	0.72	2900	30	69
36	XBD8.0/20G-W	20	0.8	2900	30	66
37	XBD9.0/20G-W	20	0.9	2900	37	63
38	XBD10.2/20G-W	20	1.02	2900	45	60
39	XBD11/20G-W	20	1.1	2900	45	60
40	XBD12/20G-W	20	1.2	2900	55	60
41	XBD12.8/20G-W	20	1.28	2900	75	58
42	XBD4.0/25G-W	25	0.4	2900	18.5	72
43	XBD5.0/25G-W	25	0.5	2900	22	73
44	XBD6.0/25G-W	25	0.6	2900	30	68
45	XBD6.7/25G-W	25	0.67	2900	30	69
46	XBD7.5/25G-W	25	0.75	2900	37	68
47	XBD8.3/25G-W	25	0.83	2900	37	68
48	XBD9.0/25G-W	25	0.9	2900	45	63
49	XBD10/25G-W	25	1	2900	55	60
50	XBD11.3/25G-W	25	1.13	2900	55	62
51	XBD12.5/25G-W	25	1.25	2900	75	64
52	XBD4.0/30G-W	30	0.4	2900	22	71
53	XBD5.0/30G-W	30	0.5	2900	30	73
54	XBD5.7/30G-W	30	0.57	2900	30	65
55	XBD6.5/30G-W	30	0.65	2900	37	69
56	XBD7.5/30G-W	30	0.75	2900	37	68
57	XBD8.0/30G-W	30	0.8	2900	45	68
58	XBD9.0/30G-W	30	0.9	2900	55	63
59	XBD10/30G-W	30	1	2900	75	67
60	XBD11/30G-W	30	1.1	2900	75	65
61	XBD11.5/30G-W	30	1.15	2900	75	68
62	XBD12/30G-W	30	1.2	2900	75	67
63	XBD13/30G-W	30	1.3	2900	90	69
64	XBD4.0/35G-W	35	0.4	2900	30	72
65	XBD5.4/35G-W	35	0.54	2900	37	75
66	XBD6.0/35G-W	35	0.6	2900	37	68
67	XBD7.2/35G-W	35	0.72	2900	45	73
68	XBD8.0/35G-W	35	0.8	2900	55	72
69	XBD9.0/35G-W	35	0.9	2900	55	69
70	XBD10/35G-W	35	1	2900	75	70
71	XBD11/35G-W	35	1.1	2900	75	68
72	XBD12/35G-W	35	1.2	2900	75	71
73	XBD12.5/35G-W	35	1.25	2900	90	71
74	XBD4.0/40G-W	40	0.4	2900	30	72
75	XBD5.0/40G-W	40	0.5	2900	37	76
76	XBD6.0/40G-W	40	0.6	2900	37	72
77	XBD6.8/40G-W	40	0.68	2900	45	73
78	XBD7.5/40G-W	40	0.75	2900	55	75
79	XBD8.5/40G-W	40	0.85	2900	55	70
80	XBD9.5/40G-W	40	0.95	2900	75	71
81	XBD10.8/40G-W	40	1.08	2900	75	71
82	XBD12/40G-W	40	1.2	2900	90	71
83	XBD4.0/45G-W	45	0.4	2900	30	72
84	XBD5.0/45G-W	45	0.5	2900	37	74.4
85	XBD6.0/45G-W	45	0.6	2900	45	70
86	XBD7.0/45G-W	45	0.7	2900	55	75
87	XBD8.0/45G-W	45	0.8	2900	55	73
88	XBD9.0/45G-W	45	0.9	2900	75	68
89	XBD10/45G-W	45	1	2900	75	72
90	XBD11/45G-W	45	1.1	2900	90	73
91	XBD12/45G-W	45	1.2	2900	90	76.4
92	XBD4.0/50G-W	50	0.4	2900	37	75
93	XBD5.0/50G-W	50	0.5	2900	37	74.4
94	XBD6.0/50G-W	50	0.6	2900	45	71
95	XBD7.0/50G-W	50	0.7	2900	55	74
96	XBD8.0/50G-W	50	0.8	2900	75	66
97	XBD9.0/50G-W	50	0.9	2900	90	68
98	XBD10/50G-W	50	1	2900	90	72
99	XBD11/50G-W	50	1.1	2900	90	75
100	XBD12/50G-W	50	1.2	2900	90	76.4
101	XBD5.5/50G-W	50	0.55	1480	45	74.4
102	XBD6.5/50G-W	50	0.65	1480	55	74.4
103	XBD7.1/50G-W	50	0.71	1480	75	64
104	XBD4.0/60G-W	60	0.4	1480	45	73
105	XBD4.5/60G-W	60	0.45	1480	55	75
106	XBD5.3/60G-W	60	0.53	1480	75	64
107	XBD6.0/60G-W	60	0.6	1480	75	64
108	XBD6.5/60G-W	60	0.65	1480	75	69
109	XBD7.2/60G-W	60	0.72	1480	90	70
110	XBD8.0/60G-W	60	0.8	1480	110	69
111	XBD4.0/70G-W	70	0.4	1480	55	75
112	XBD4.5/70G-W	70	0.45	1480	55	75
113	XBD5.2/70G-W	70	0.52	1480	75	78
114	XBD6.0/70G-W	70	0.6	1480	75	71
115	XBD7.0/70G-W	70	0.7	1480	90	72
116	XBD8.0/70G-W	70	0.8	1480	110	74
117	XBD4.0/80G-W	80	0.4	1480	55	75
118	XBD5.2/80G-W	80	0.5	1480	75	78
119	XBD6.0/80G-W	80	0.6	1480	90	71
120	XBD7.0/80G-W	80	0.7	1480	90	73
121	XBD8.0/80G-W	80	0.8	1480	110	75
122	XBD4.0/90G-W	90	0.4	1480	75	75
123	XBD4.5/90G-W	90	0.45	1480	75	74
124	XBD5.1/90G-W	90	0.51	1480	75	78
125	XBD6.0/90G-W	90	0.6	1480	110	73
126	XBD6.5/90G-W	90	0.65	1480	110	75
127	XBD7.2/90G-W	90	0.72	1480	110	75
128	XBD8.0/90G-W	90	0.8	1480	132	75
129	XBD4.0/100G-W	100	0.4	1480	75	75
130	XBD5.0/100G-W	100	0.5	1480	90	78
131	XBD5.8/100G-W	100	0.58	1480	110	71
132	XBD6.5/100G-W	100	0.65	1480	132	72
133	XBD7.0/100G-W	100	0.7	1480	132	73
134	XBD8.0/100G-W	100	0.8	1480	160	75
135	XBD4.5/120G-W	120	0.45	1480	90	73
136	XBD5.2/120G-W	120	0.52	1480	110	75
137	XBD6.1/120G-W	120	0.61	1480	132	72
138	XBD7.0/120G-W	120	0.7	1480	160	71
139	XBD8.0/120G-W	120	0.8	1480	200	72
140	XBD4.0/140G-W	140	0.4	1480	90	72
141	XBD5.0/140G-W	140	0.5	1480	110	75
142	XBD6.0/140G-W	140	0.6	1480	160	73
143	XBD7.0/140G-W	140	0.7	1480	200	75
144	XBD8.0/140G-W	140	0.8	1480	200	78
145	XBD4.0/160G-W	160	0.4	1480	110	72
146	XBD5.2/160G-W	160	0.52	1480	132	74
147	XBD6.0/160G-W	160	0.6	1480	160	70
148	XBD7.0/160G-W	160	0.7	1480	200	72
149	XBD8.0/160G-W	160	0.8	1480	250	75
150	XBD4.0/180G-W	180	0.4	1480	132	74
151	XBD5.0/180G-W	180	0.5	1480	132	78
152	XBD6.0/180G-W	180	0.6	1480	200	75
153	XBD6.5/180G-W	180	0.65	1480	200	75
154	XBD7.2/180G-W	180	0.72	1480	200	75
155	XBD8.0/180G-W	180	0.8	1480	250	76
156	XBD4.4/200G-W	200	0.44	1480	160	74
157	XBD5.0/200G-W	200	0.5	1480	160	75
158	XBD6.0/200G-W	200	0.6	1480	200	73
159	XBD7.0/200G-W	200	0.7	1480	250	76
160	XBD8.0/200G-W	200	0.8	1480	250	78
