SK、SZ型水环式真空泵

SK直联型水环式真空泵用途及使用范围：

SK直联型水环式真空泵是用来抽吸空气和其它无腐蚀性、不溶于水、不含有固体颗粒的气体，以使在密闭容器中形成真空。吸入气体中允许含少量液体。SK直联型水环式真空泵广泛应用于机械、石油、化工、制药、食品、陶瓷、制糖、印染、冶金等行业，该型号真空泵亦可用于大型水泵的引水。

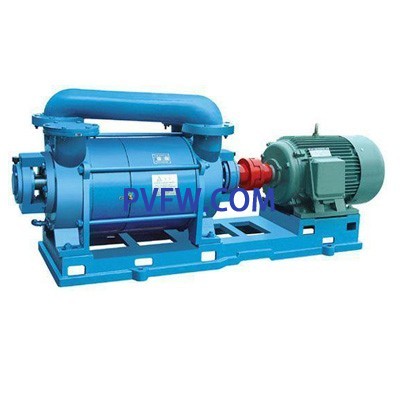

SK直联型水环式真空泵的结构如上图所示：主要是由泵盖、叶轮、泵体组成，泵体上部有进排气口法兰，轴偏心装在泵体内，叶轮用平键固定于轴上，叶轮与泵盖及圆盘间的间隙，用泵体和圆盘之间间的垫子来调整，此间隙决定气体在泵内由进气口至排气口流动中损失的大小。

SK直联型水环式真空泵填料装在泵体内，密封水经泵体上的针孔流入填料中，叶轮形成水环所需的补充水经由泵体上的弯头供给，它可与自来水或汽水分离器联在一起，供给循环水。

在SK直联型水环式真空泵圆盘上排气孔下面有几行圆孔，用橡皮球阀关闭，这些孔的作用是当叶片间气体压力达到排气力时，在排气口之前就将气体自动放出，因此减少因气体压力过大而消耗功率。
